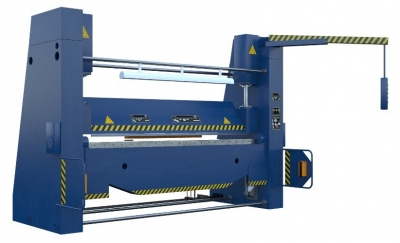

Пресс листогибочный с поворотной балкой ив2144

Машина листогибочная с поворотной гибочной балкой модели ИВ2144 предназначена для изготовления различных деталей способом холодной гибки из листового и полосового металла. Материал изгибаемого листа - термически необработанная сталь и цветные материалы.

Технические характеристики

Машина листогибочная с поворотной гибочной балкой модели ИВ2144 предназначена для изготовления различных деталей способом холодной гибки из листового и полосового металла. Материал изгибаемого листа - термически необработанная сталь и цветные материалы. Машина может применяться во всех отраслях промышленности и строительства.

Основные технические характеристики

Комплект поставки:
Машина листогибочная с поворотной гибочной балкой;
Руководство по эксплуатации;
Гидроагрегат.

Поставляется по требованию заказчика за отдельную плату:
Приспособление для круглой гибки в сборе;
Приспособление для гибки замкнутых контуров в сборе;
Оправка для гибких коробок в сборе;
Оправка для гибки П-образных профилей в сборе;
Оправка для гибки кромок в сборе;
Стол приемный в сборе.

Общая компоновка машины
Основой машины является станина, состоящая из двух стоек с размещенными между ними столом. Стол и стойка соединены между собой 3-мя стяжками.
В направляющих стоек выше стола перемещается прижимная балка, связанная непосредственно со штоками гидравлических цилиндров прижима, в стойках расположены так же и валы поворота гибочной балки, которая подвешена в вертикальном положении на 2-х винтах, связанных с валами поворота.
Валы поворота гибочной балки через реечный механизм связаны со штоками цилиндров гиба.
К столу задней стороны крепится кронштейн механизма заднего упора, в котором смонтирован ходовой винт с приводом от электродвигателя.
По ходовому винту перемещается каретка заднего упора с подпружиненными захватами, раскрывающимися под действием гидроцилиндра.
Конструкцией машины предусмотрены варианты привода ходового винта заднего упора от электродвигателя.

Принцип работы машины
Изгибаемый лист укладывается на стол машины, досылается до упора, прихватывается захватами, затем опускается вниз прижимная балка, осуществляющая прижим листа во время гибки. Гибка листа производится вокруг оправки, закрепленной на прижимной балке. Оправки могут быть сменными, для гибки деталей различной формы.
Непосредственно процесс гибки осуществляется гибочной балкой, инструментальные планки которой находятся под изгибаемым листом.
При повороте гибочной балки инструментальные планки касаются листа и загибают его вокруг оправки. После поворота на заданный угол гибочная балка возвращается вниз в исходное положение. Затем поднимается вверх прижимная балка и цикл повторяется.
Балка прижимная движется поступательно под действием цилиндров.
Балка гибочная совершает вращательное от цилиндров через реечную передачу и валы.
Задний упор перемещается по ходовому винту, вращающемуся от электромотора через цепную передачу.
Ручная доводка заднего упора осуществляется поворотом маховика, который через цепную передачу связан с ходовым винтом.
Регулировка положения стола по высоте производится поворотом рукоятки, которая через червячную передачу передает вращение опорным винтам стола.
Регулировка положения балки производится вращением рукоятки, которая через конические зубчатые передачи и червячные передачи передает вращение гайками и винтам, на которых подвешена гибочная балка.

Станина
Станина машины сборная состоит из 2-х стоек и стола, стянутых между собой 2-мя нижними стяжками и верхней стяжкой. Стойки и стол сварной конструкции.
Стол имеет с 2-х сторон прямоугольные выступы для направления в стойках при регулировке.
На стойках снизу закреплены кронштейны для монтажа корпусов механизма регулировки стола.
В верхней части стоек крепятся кронштейны, в которых монтируются цилиндры прижима.
Ниже кронштейна к стойке крепятся направляющие прижимной балки и стола и клинья для регулировки зазора в направляющих.
Внутри каждой из стоек размещены цилиндры гибочной балки и реечный механизм привода гибочной балки.
В расточках стоек размещаются опоры валов поворота гибочной балки.
При регулировке стола необходимо стяжку, проходящую через  стол опустить для образования зазора между столом и направляющими стоек. Для этого следует ослабить гайки на торце стяжки.
После регулировки гайки необходимо снова затянуть.
Для возможности такой регулировки необходимо установку цилиндров прижима механизма регулировки стола и закрепления нижних стяжек производить при затянутой верхней стяжке.

Механизм регулировки стола
Предназначается для изменения положения стола на высоте. Регулировка осуществляется при помощи рукоятки, выведенной на внешнюю сторону правой стойки. При повороте рукоятки вал через червячные передачи передает вращение гайкам опорных винтов, при этом винты начинают перемещаться вверх или вниз, соответственно поднимая или опуская стол.

Балка гибочная
Гибочная балка непосредственно осуществляет гибку листа. Представляет собой сварную конструкцию коробчатого сечения, на верхней части которой закреплены инструментальные планки.
Гибочная балка подвешена на 2х винтах, головки которой соединены с валами привода гибочной балки. При повороте валов поворачиваются винты вместе с балкой. Происходит процесс гибки листа.

Упор задний
Предназначен для упора задней кромки листа во время гиба.

Механизм установки угла гиба
Служит для указания текущего угла поворота гибочной балки и установки заданного угла гиба.

Приспособление для гибки труб
Для гибки труб устанавливается специальное приспособление, состоящее из кронштейнов, закрепленных на лицевой поверхности прижимной балки и колоток, в которых устанавливается сменная круглая оправка.

Приспособление для гибки замкнутых профилей
Конструктивно приспособление подобно приспособлению для гибки  труб, только вместо круглой оправки используется прямоугольная оправка.

Оправка для гибки П-образных форм, коробок и кромок проста по устройству и конструкции.

Стол приемный
Стол приемный в сборе служит для облегчения загрузки листов больших размеров на стол машины и выгрузки изделий.
