Гребной винт 3x15-3/4x21R Watergrip, Marine Rocket
Нужно замерить обороты в «полный газ» с максимальной и минимальной загрузкой. Обороты должны находиться в пределах, рекомендованных изготовителем. Если мотор «не докручивает» обороты – поставьте винт с меньшим шагом, если мотор «перекручивает», то есть превышение оборотов – то шаг требуется увеличить.
Важные параметры:
- Трёх или четырёх лопастной винт
3-х лопастной гребной винт имеет меньшее сопротивление и более высокий коэффициент полезного действия, однако на 3-х лопастных винтах раньше возникает кавитация. 4-х лопастной гребной винт при том же диаметре позволяет переработать большую мощность и снизить вибрацию.
Также 4-х лопастной винт уменьшает время выхода на глиссирование и даже может экономить топливо при движении на крейсерском ходе. Однако при небольших мощностях максимально достигаемая скорость судна с 4-х лопастным винтом меньше по сравнению с 3-х лопастным винтом того же диаметра и шага.
- Диаметр
Диаметр гребного винта - это диаметр окружности, охватывающей все лопасти винта. Обычно чем меньше обороты гребного вала, тем больше должен быть диаметр.
Правильный выбор диаметра винта очень важен для взаимодействия гребного винта и судна. Как правило, для относительно тихоходных судов используют винт с бо́льшим диаметром, для скоростных судов - с меньшим.
- Шаг
Шаг гребного винта - это его важнейшая техническая характеристика. Шаг винта соответствует теоретическому расстоянию, на которое винт переместится за один полный оборот в недеформируемой среде.
Пример:
Гребной винт с шагом 500 мм (20 дюймов) при каждом полном обороте должен был бы передвигать судно на 0,5 м при условии отсутствия скольжения (то есть если бы винт ввинчивался в воду, как в твердую среду). Но поскольку винт отбрасывает воду назад, истинное перемещение судна будет меньше.Примечание: Для установки винтов серии Watergrip, требуются шайбы нового образца:
57632-93L10-000 Шайба под винт (упорная)
57633-93L00-000 Шайба на винт
57630-93L00-000 Установочный комплект (без упорной шайбы)
SKU: 00181771-SID-1
Примечание: При подборе гребного винта, помимо шага и диаметра самого винта, особое внимание стоит уделить диметру ступицы и количеству шлицов.Как проверить, насколько правильно подобран винт к катеру?
Нужно замерить обороты в «полный газ» с максимальной и минимальной загрузкой. Обороты должны находиться в пределах, рекомендованных изготовителем. Если мотор «не докручивает» обороты – поставьте винт с меньшим шагом, если мотор «перекручивает», то есть превышение оборотов – то шаг требуется увеличить.
Важные параметры:
- Трёх или четырёх лопастной винт
3-х лопастной гребной винт имеет меньшее сопротивление и более высокий коэффициент полезного действия, однако на 3-х лопастных винтах раньше возникает кавитация. 4-х лопастной гребной винт при том же диаметре позволяет переработать большую мощность и снизить вибрацию.
Также 4-х лопастной винт уменьшает время выхода на глиссирование и даже может экономить топливо при движении на крейсерском ходе. Однако при небольших мощностях максимально достигаемая скорость судна с 4-х лопастным винтом меньше по сравнению с 3-х лопастным винтом того же диаметра и шага.
- Диаметр
Диаметр гребного винта - это диаметр окружности, охватывающей все лопасти винта. Обычно чем меньше обороты гребного вала, тем больше должен быть диаметр.
Правильный выбор диаметра винта очень важен для взаимодействия гребного винта и судна. Как правило, для относительно тихоходных судов используют винт с бо́льшим диаметром, для скоростных судов - с меньшим.
- Шаг
Шаг гребного винта - это его важнейшая техническая характеристика. Шаг винта соответствует теоретическому расстоянию, на которое винт переместится за один полный оборот в недеформируемой среде.
Пример:
Гребной винт с шагом 500 мм (20 дюймов) при каждом полном обороте должен был бы передвигать судно на 0,5 м при условии отсутствия скольжения (то есть если бы винт ввинчивался в воду, как в твердую среду). Но поскольку винт отбрасывает воду назад, истинное перемещение судна будет меньше.Примечание: Для установки винтов серии Watergrip, требуются шайбы нового образца:
57632-93L10-000 Шайба под винт (упорная)
57633-93L00-000 Шайба на винт
57630-93L00-000 Установочный комплект (без упорной шайбы)
-
Suzuki

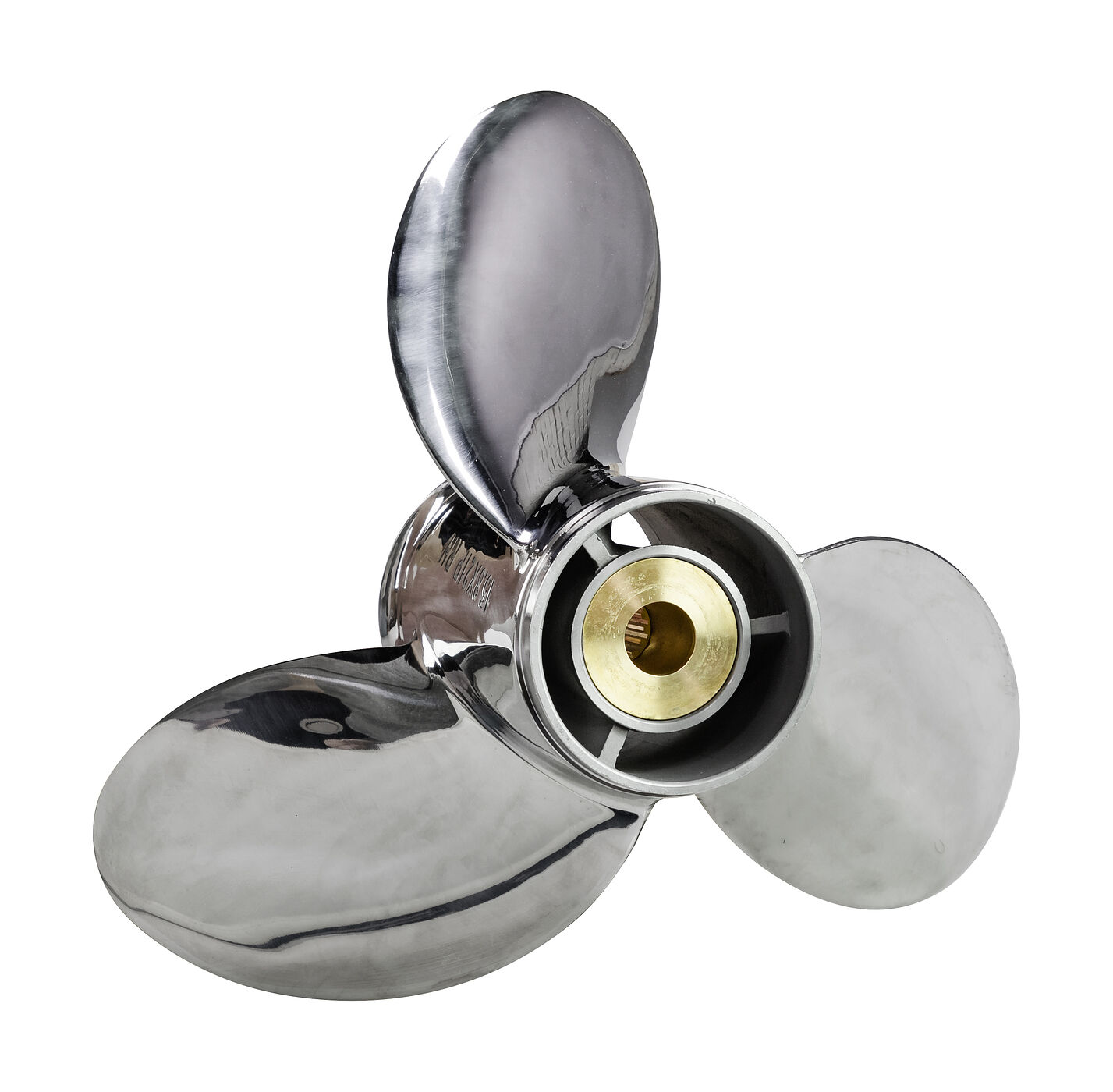

Гребной винт 3x15-3/4x21R Watergrip, Marine Rocket
60980 р.
Техническая спецификация
Материал | сталь |
Количество шлицов | 15 |
Вращение | правое |
Диаметр | 15.75 |
Посадка на вал | шлицевая |
Шаг | 21 |
Лопасти | 3 |
Модификация винта | Watergrip |
Параметры (ЛхДхШ) | 3х400х533 |
Параметры (ЛxДxШ) | 3х15-3/4х21 |
Ступица винта | Ø 110 мм |
